1.产品简介

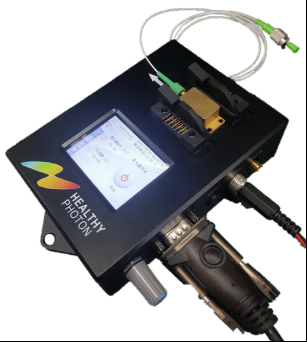

DFB-2000是海尔欣推出的新一代DFB激光器驱动控制器，整合了全新设计的触摸屏UI界面，激光电流源，以及温度控制功能，方便了用户的操作、使用及测量。海尔欣自主研发的电路，具有极低的电流噪声与极低的温度漂移，*适合精密光学测量。驱动器包含散热单元，TEC温度控制电路和低噪声电流驱动，支持外部任意波形的模拟信号调制，并将状态监控实时显示于驱动器触摸屏上。与QC750-TouchTM量子级联激光驱动器类似，考虑到激光器芯片的昂贵成本，海尔欣特殊设计的*大电流软钳制功能，可有效规避异常情况下大电流对激光管造成的损伤。除此以外，DFB-2000同时具备多种安全保护机制，*大限度保证激光器的安全。该产品可被广泛使用在基于实验室和现场部署的多种近红外光谱测量系统，集成度高，稳定可靠。
• 一体化集成电流源及温控驱动，功能完备；
2.产品特色
• 温度控制驱动采用非PWM式的连续电流输出控制，大大延长TEC器件的使用寿命；
• 多种输出保护机制，确保芯片安全，如可调电流钳制、输出缓启动、过压欠压保护、 超温保护、继电器短路输出保护等；
• *大电流软钳制功能，避免误操作大电流损坏激光管；
• 全液晶触控UI界面，便于用户操作使用及数据观测；
• 全自主研发，集成度高，性价比高。
3.参数指标
电流源驱动性能 输出电流范围 10 ~ 250mA 漂移24hr(@25℃) <1mA *大偏置电压 >5V 模拟调制带宽 DC - 100kHz 缓启动时间 3 ~ 4s 电流噪声密度
(10kHz~100kHz@250mA)<4nA/(Hz)1/2 TEC温控性能 TEC*大控制电流 ±2A TEC*大控制电压 5V *大热功率耗散 12W 设置温度范围 10 ~ 50℃ 控温范围 10 ~ 50℃ 控温稳定度 0.01℃（环境温度25℃恒温）
0.05℃（室温环境）温度传感器类型 适用10 kΩ或20kΩ热敏电阻 模拟外调制 输入阻抗 10 kΩ 调制系数 100mA/V ±1% 3dB带宽 DC -100kHz 调制电压范围 ±2.5V 通用参数 供电电源 5V DC，15W (含电源适配器) 工作环境温度 10 ~ 40℃ 储存环境温度 -10 ~ 85℃ 输出接口 RS232通讯（含模块通讯线缆） 人机界面（含触控笔） 全液晶触摸屏显示与控制，报警，日志记录功能 尺寸（长*宽*高） 16.2×11.56×5.37 cm3 重量 ＜1.5kg

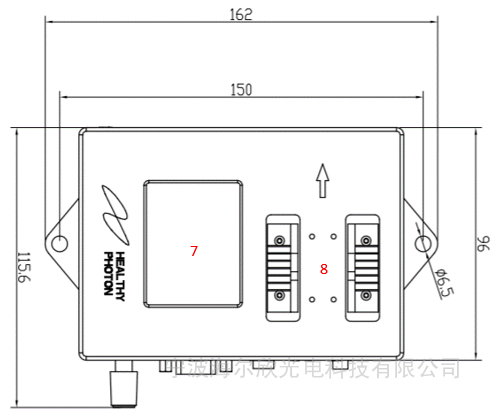

4.结构尺寸(单位: mm)
5.接口定义
表1 壳体面板说明（部分）序号 名称 备注 旋转编码器 微调电流、温度、快速开机等，详见用户手册 触控笔 方便进行屏幕操作 液晶显示屏 显示界面，详见用户手册 激光器物理接口 给激光器供电、控制出光、电流、温度等

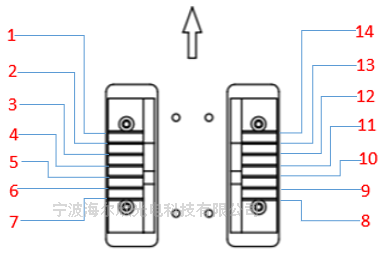

表2 DFB发射模块接口说明（部分）
1 NTC 2 NTC 3 NC 4 NC 5 NC
6.界面视图 （部分）

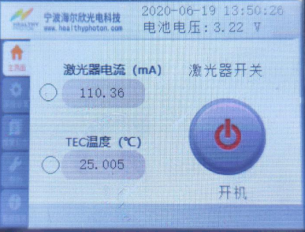

图1主界面
1）激光器电流：显示了实际的激光器电流值。
2）TEC温度：显示了实际的TEC温度值。
3）激光器电流和TEC温度左边的选择按钮：一旦选中相应的选项可以用旋转按钮进行微调。
4）激光器开关：控制激光器电流源开启/关闭。开启状态时开关为橙色，关闭状态时为灰色。
-
